垃圾填埋场防渗系统的焊缝质量如何保障？

垃圾填埋场防渗系统是保障环境污染控制的核心环节，而HDPE土工膜作为目前广泛应用的防渗材料，其焊接质量直接决定了防渗效果的可靠性。焊缝若存在缺陷，可能导致渗滤液泄漏，污染土壤和地下水，因此必须采用严格的质量检测手段，确保每一道焊缝达到技术标准。

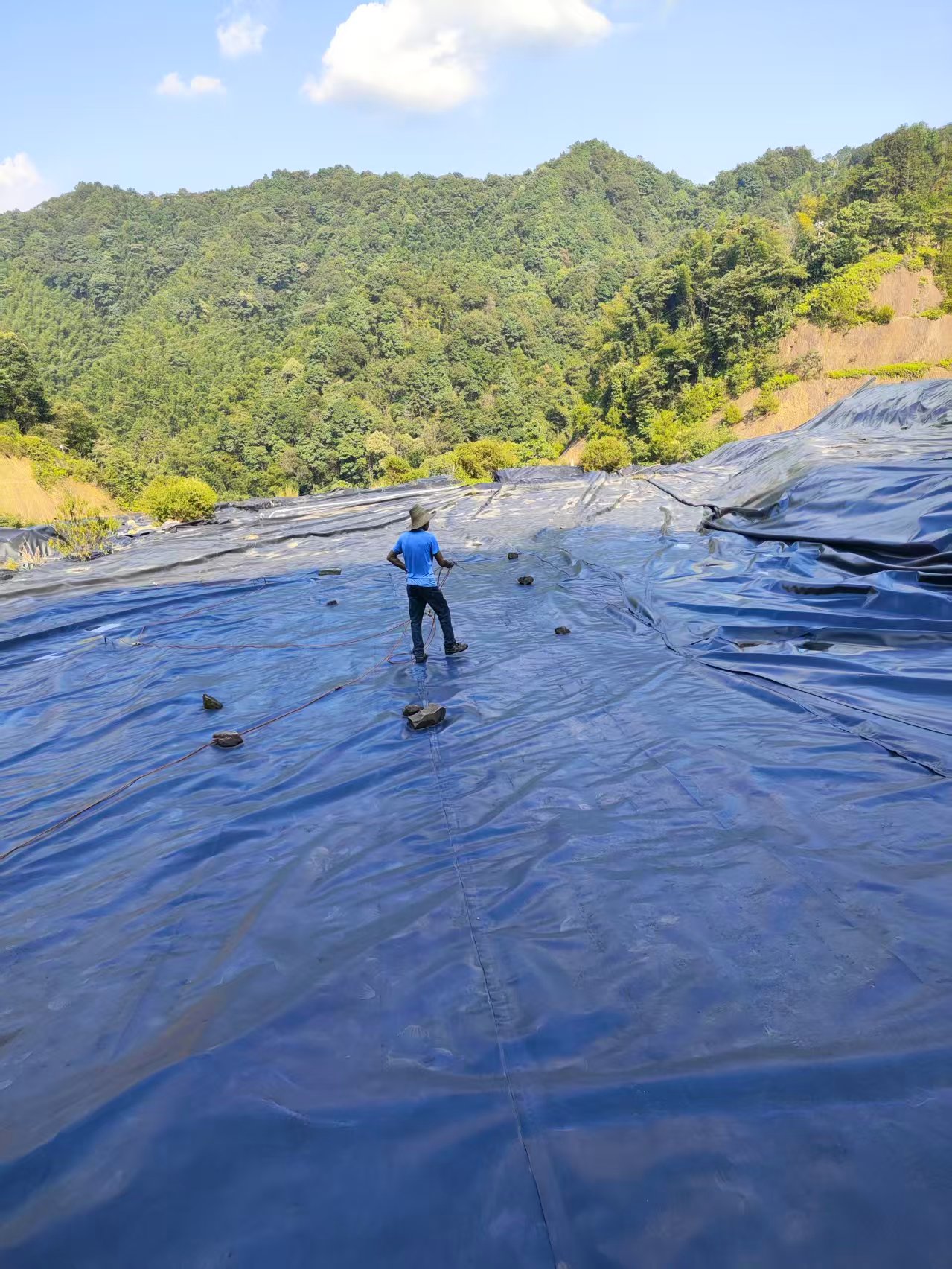

根据行业规范《生活垃圾卫生填埋场防渗系统工程技术规范》（CJJ 113-2007），土工膜铺设过程中需进行搭接宽度控制和焊缝质量检测，且监理单位应全程监督焊接与检验过程。常用的焊缝质量检测方法包括目视检测、破坏性检测和无损检测三大类。

目视检测是一种初步、定性的方法，主要检查焊缝外观是否平整、无皱褶、无焦化等明显缺陷。尽管操作简便，但其可靠性有限，仅能作为辅助手段。

破坏性检测通过截取焊缝试样进行力学实验，以量化评估其强度。规范要求每1000米焊缝取一个样本，裁切为10个试件，分别进行剪切和剥离试验。每组5个试样中需有4个达标，且平均值符合要求、最低值不低于标准值的80%，方可判定合格。如未通过，需在失败段两端扩展取样范围，直至合格，并对缺陷部位进行补强焊接。

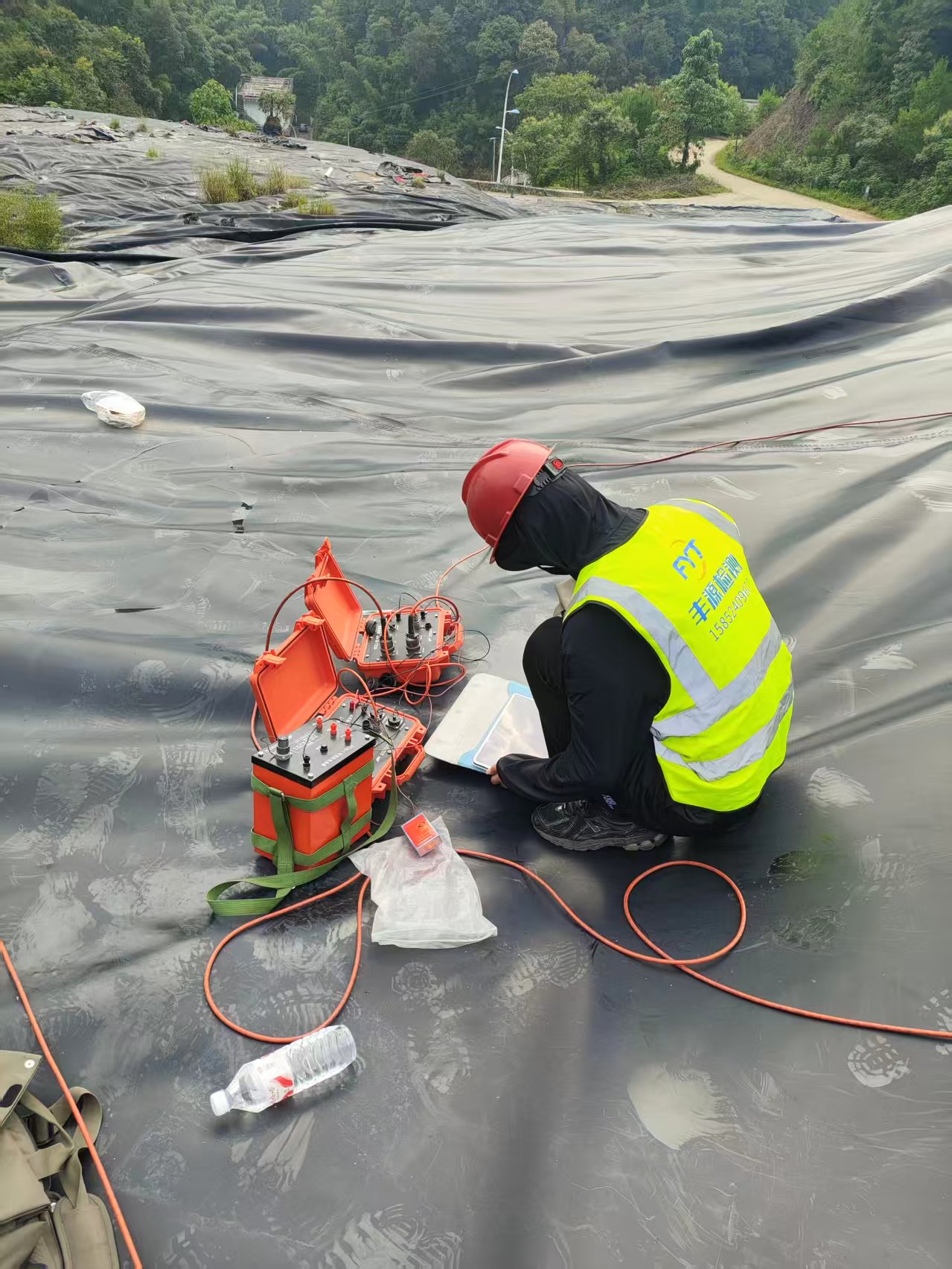

无损检测是保障焊缝完整性的关键手段，主要包括气压法、真空法和电火花法。热熔焊接形成双轨焊缝，应采用气压检测：对气腔加压至250kPa，维持3~5分钟，气压不低于240kPa且能够迅速归零为合格。挤压焊接则适用真空检测，通过负压检漏（25~35kPa），无泄漏视为通过。对于地形复杂区域，电火花检测更为高效：通过在焊缝中预埋细铜线，利用高压探头扫描，无火花表明无渗漏。该方法可识别不小于1mm的破损，具有操作便捷、准确性高的优点。

综上所述，土工膜焊缝质量检测是填埋场防渗工程中不可或缺的环节。只有通过多方法、多层次的检测策略，才能最大程度减少焊缝缺陷，避免环境污染风险，保障填埋场工程的长期安全运行。严格遵循规范要求、强化全过程质量控制，是实现防渗系统高效可靠的根本保障。
