高密度电阻率法探测填埋场防渗层渗漏破损要求！

随着城市化进程加速，生活垃圾填埋场的环境安全日益受到关注。防渗层作为阻隔渗滤液污染地下水的核心屏障，其完整性直接关系生态环境安全。高密度电阻率法凭借高效、无损、分辨率高等优势，已成为检测防渗层破损和渗漏污染范围的主流技术。为规范探测流程、保障数据可靠性，特制定本技术指南，涵盖场地准备、设备操作、数据处理及解释全流程。

高密度电阻率法探测填埋场防渗层渗漏破损要求

一、 探测前准备工作


场地准备：


探测区域应事先平整，地面起伏不应过大。


测线设计：


应根据填埋场疑似渗漏点设计多条测线。


粗测时可适当延长测线和增大电极距。


应根据防渗层埋藏深度设计探测线的长度。

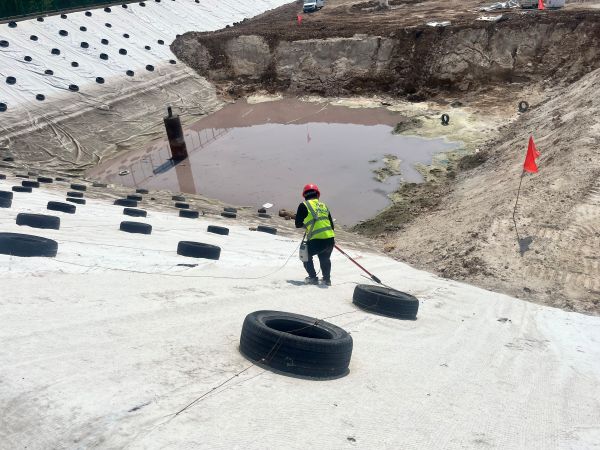

电极布设：


电极应等间距布置。


电极距不宜大于 10m，且不应大于电缆上的电极间距长度。

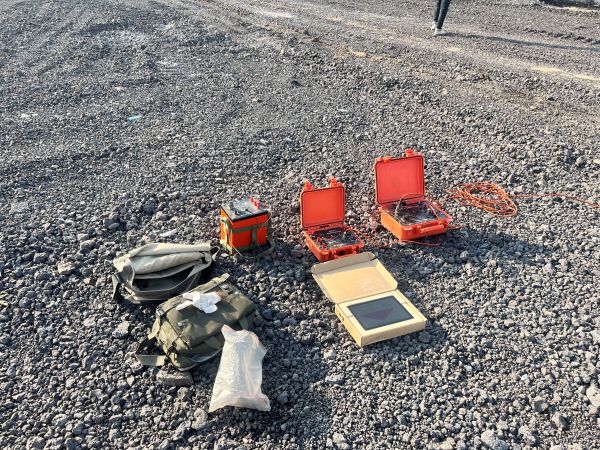

设备连接：

应按照仪器使用说明书正确连接探测设备系统。

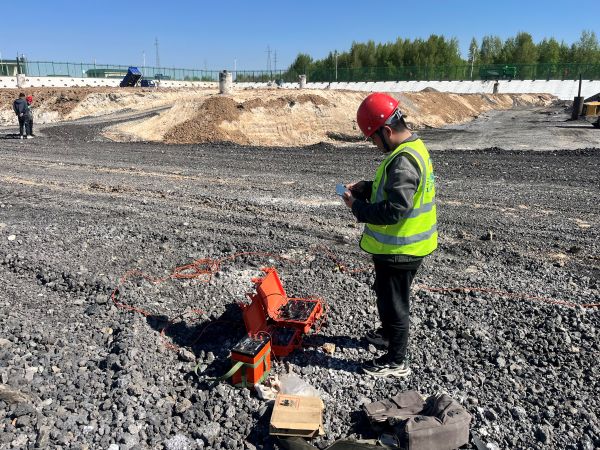

二、 测控主机操作步骤与规定


初始设置：


选择系统工作方式，确定系统工作模式后不应随意更改。


仪器自检：


进行仪器硬件检测、电极接地电阻检测、电池电压检测。


确保仪器各项检测正常后方可进行探测。


参数设置：


设置正确的工作参数，包括：断面号、装置、滚动数、电极数、极距、剖面数。


特别规定： 对于新的工作断面，在测量前，必须设置正确的工作参数。


测量过程规定：


仪器执行某一功能未结束时，不应关机。


仪器面板应避免阳光直射。


当仪器显示过流保护时，应关掉电源，检查线路。


每测量完一个断面应检查一次电池电压。


三、 装置选择


应根据工作区的地形地质条件、勘探目的（渗漏点探测/污染范围确定）、勘探深度和勘探精度等因素来选择合适的电极排列装置。

污染范围确定时： 宜选取两种或两种以上的电极排列装置进行探测，以提高解释的可靠性。

四、 数据处理与解释


数据处理流程：


探测结束后应对数据进行格式转化、突变点剔除、滤波、编辑绘图和反演处理。


高密度电阻率测量数据处理应按照相应的数据处理流程图进行。


数据解释：


应结合电阻率异常区分布特征、场区内不同物质（如正常土体、渗沥液污染土体、防渗材料等）的电性差异对数据进行综合分析解释。


最终目标：确定渗沥液渗漏区域及污染范围。


关键要点总结：


场地平整是基础。


测线设计需结合渗漏点和防渗层深度。


电极布设要求等间距且电极距≤10m（不超过电缆电极距）。


设备操作需严格遵循自检、参数设置、安全操作（避免过流、强光、异常关机）和电池监控流程。


装置选择需综合考虑多种因素，污染范围探测宜用多种装置。


数据处理需规范进行预处理和反演。


数据解释的核心是识别电阻率异常并结合场地电性特征判断渗漏和污染区域。
