随着《生活垃圾填埋场污染控制标准》（GB16889-2024）于2024年9月正式实施，填埋场防渗衬层完整性检测已从“推荐动作”升级为刚性约束。新标准明确要求，填埋场运行、封场及后期维护期内每三年至少开展一次防渗衬层完整性检测，防渗层渗漏监测覆盖率达到100%。对于填埋场从业者而言，掌握科学的检测方法和操作要点，直接关系到场地的合规运营与周边环境安全。
防渗膜完整性检测的核心思路是利用HDPE土工膜的绝缘特性，通过电学手段定位破损点。目前行业应用最成熟的方法主要有三种，从业者需根据检测区域的实际状态“对症下药”。

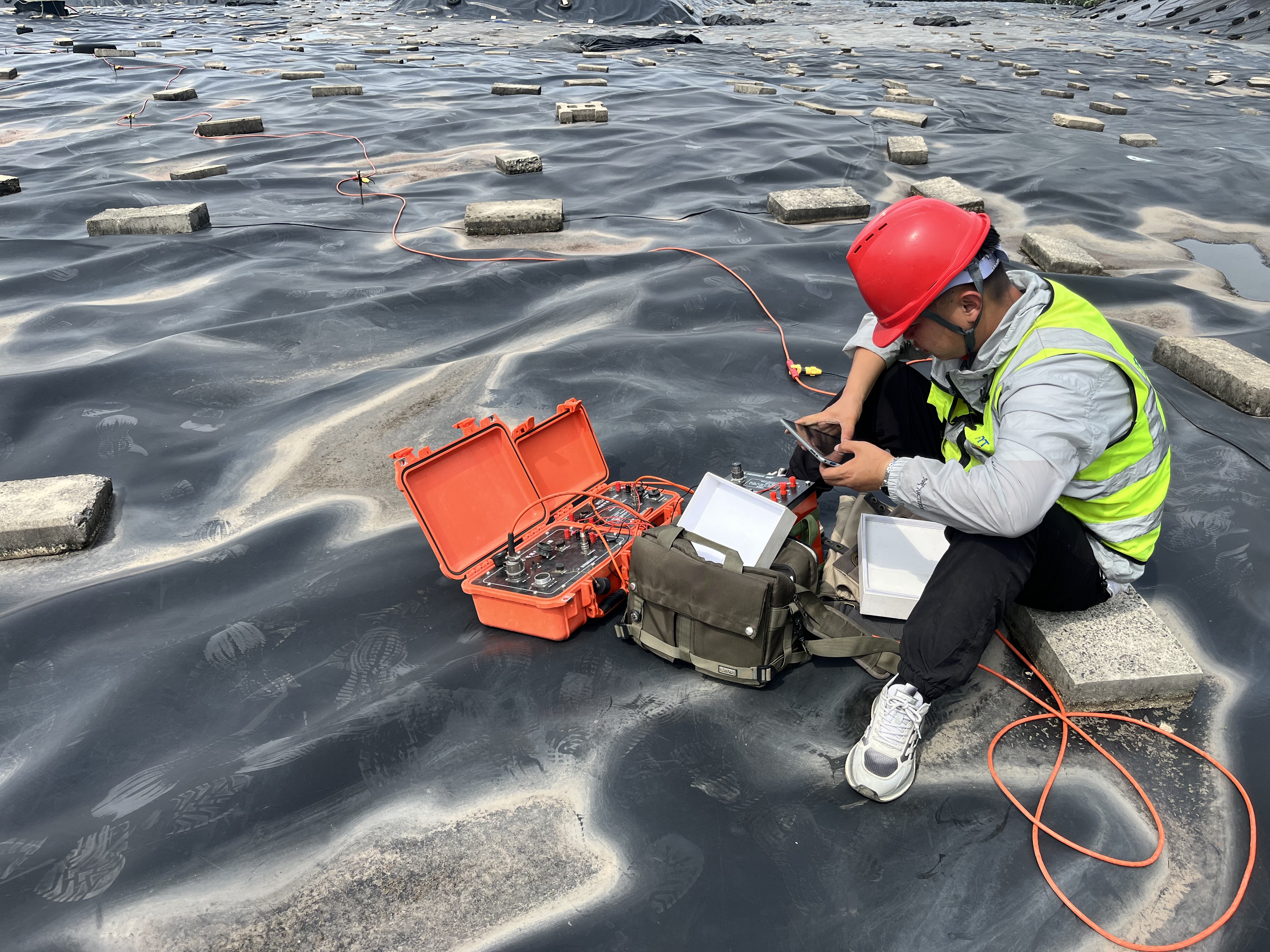

电火花法适用于裸露、无覆盖的土工膜检测，是新建填埋场边坡、库底和雨污分流系统检测的首选方案。其原理是在膜下导电介质中埋入金属电极，手持探测杆在膜面移动，遇到破损点时高压电流击穿空气形成电火花，同时触发声光报警。该方法的检测电压通常需在15kV至35kV范围内根据膜厚调整，以1.0mm膜为例约需15-20kV。值得注意的是，探测时金属丝应距膜面1-10mm，膜面必须保持平整、干燥、无杂物。
双电极法更适合膜上已有碎石、黏土等覆盖物的场景，如库底防渗层在保护层铺设后的检测。该方法在防渗膜上下导电介质中分别埋入供电电极，漏洞位置会产生电势突变，通过测量仪即可精确定位。检测前需湿润土层以保证导电均匀性，电阻值宜控制在300-600Ω·m。
高密度电阻率法则针对已填埋垃圾的库区，通过布设电极阵列探测堆体纵剖面的电阻率变化来圈定渗漏污染范围。根据CJJ/T214-2016规程要求，测线间距和测点间距均不应大于5m。该方法不仅能判断是否渗漏，还能大致圈定渗滤液在膜下介质的扩散范围，为后续治理提供依据。
方法选对了，操作不到位同样可能漏检。结合行业实践，以下四个环节需要重点关注。
基层处理是前提。 碎石层最大粒径应控制在20mm以内，磨圆度良好，避免刺破防渗膜。检测前须彻底清洁膜面，铺设后24小时内禁止机械碾压。
设备校准不可省略。 电火花法探测前应先在膜面设置人工试验破损点，确认设备能灵敏响应后方可开始正式探测。高压设备的输出电压需根据膜厚逐段调整，并非“电压越高越好”——电压过高可能损伤膜材，过低则无法击穿空气形成火花信号。
修补后必须复测。 发现破损点修补后，应对修补区域及周边5m范围进行复测，确认无新的渗漏隐患。检测报告应完整记录渗漏点数量、位置、修补情况及复测结论。
双层防渗系统需专项关注。 中间检漏层铺设时应预洒水湿润，含水率控制在15%-20%。如后期需注水补救，应采用专用设备并静置12小时以上，确保水分均匀分布，否则检漏层无法有效传导电流信号。
对于填埋场从业者来说，防渗膜完整性检测不是“走过场”，而是场地安全运行的底线保障。建议在施工阶段每5000㎡进行一次中间检测，完工后实施100%全覆盖检测；运行期则严格按照新标准要求定期开展，将检测数据纳入填埋场环境管理档案，为长期风险评估提供基础支撑。
返回列表
