土工膜完整性检测之高密度电阻率法！

高密度电阻率法主要用于填埋场运营期或封场后，对有土层或垃圾覆盖的土工膜进行渗漏破损探测。其原理是利用土工膜（绝缘）与周围覆盖材料（导电）的电性差异。当膜完好时，电流分布稳定；一旦破损，渗滤液形成导电通道，会导致地表测量到的电阻率出现局部低值异常。

一、 现场操作核心步骤

布设：在探测区域按网格状布设测线，电极间距通常为1-5米，具体根据探测深度需求调整。

装置选择：常用温纳装置进行普查，其对垂向变化敏感；需精细定位时，可结合使用偶极装置。

采集：使用专业电阻率仪自动采集数据。关键要确保电极接地良好，并现场初步检查数据，剔除明显错误点。

二、 数据判读

将采集的数据经专业软件反演，生成地下电阻率剖面或三维图。需结合场地设计图纸进行判读：

典型渗漏点：在图像上通常表现为明显的局部低阻异常。

污染扩散：低阻异常区向下游或深部延伸，提示渗滤液迁移范围。

三、 方法对比与适用性

在实际工程中，针对土工膜完整性检测主要有几种方法，其适用场景有明确区分：

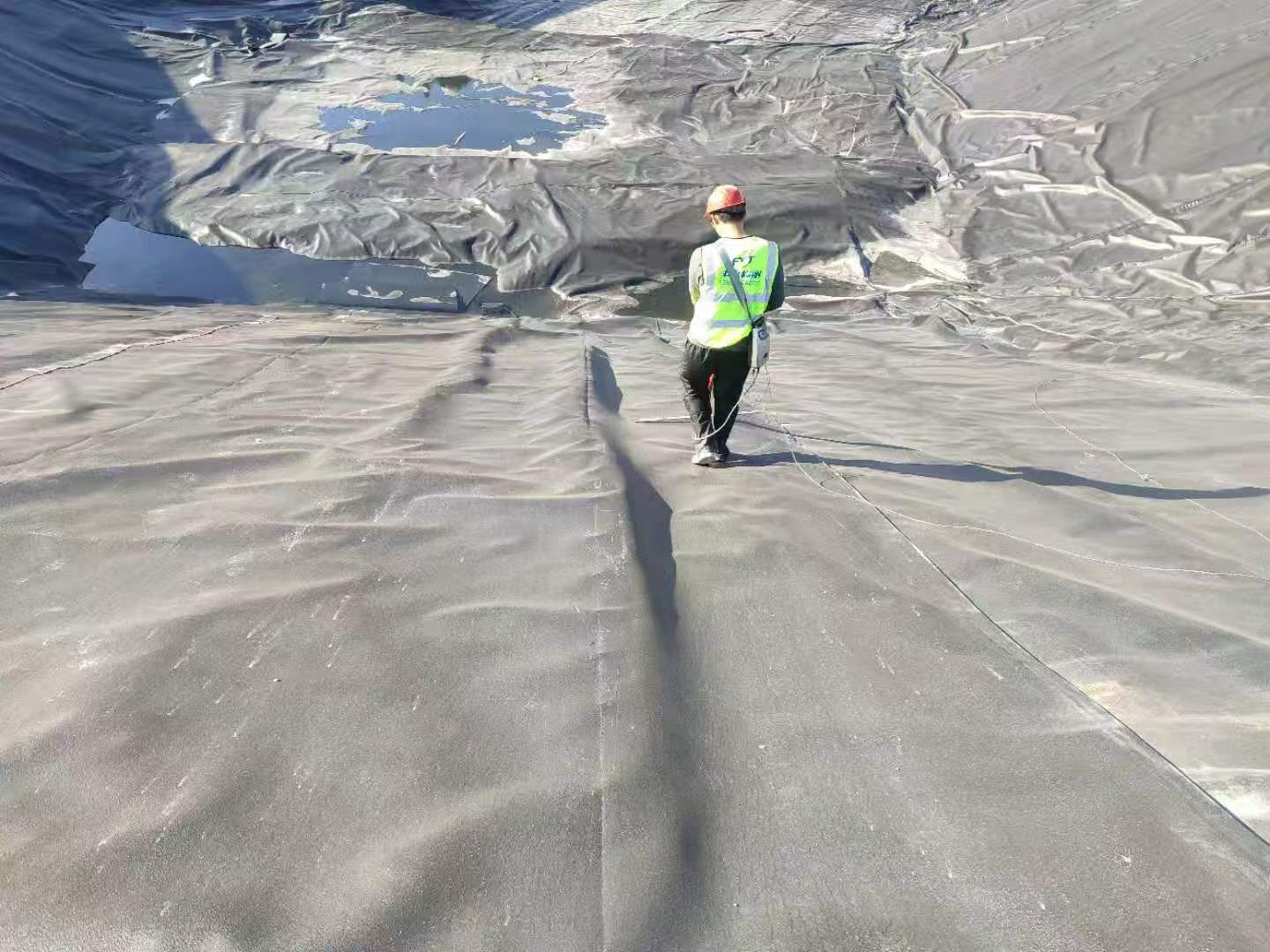

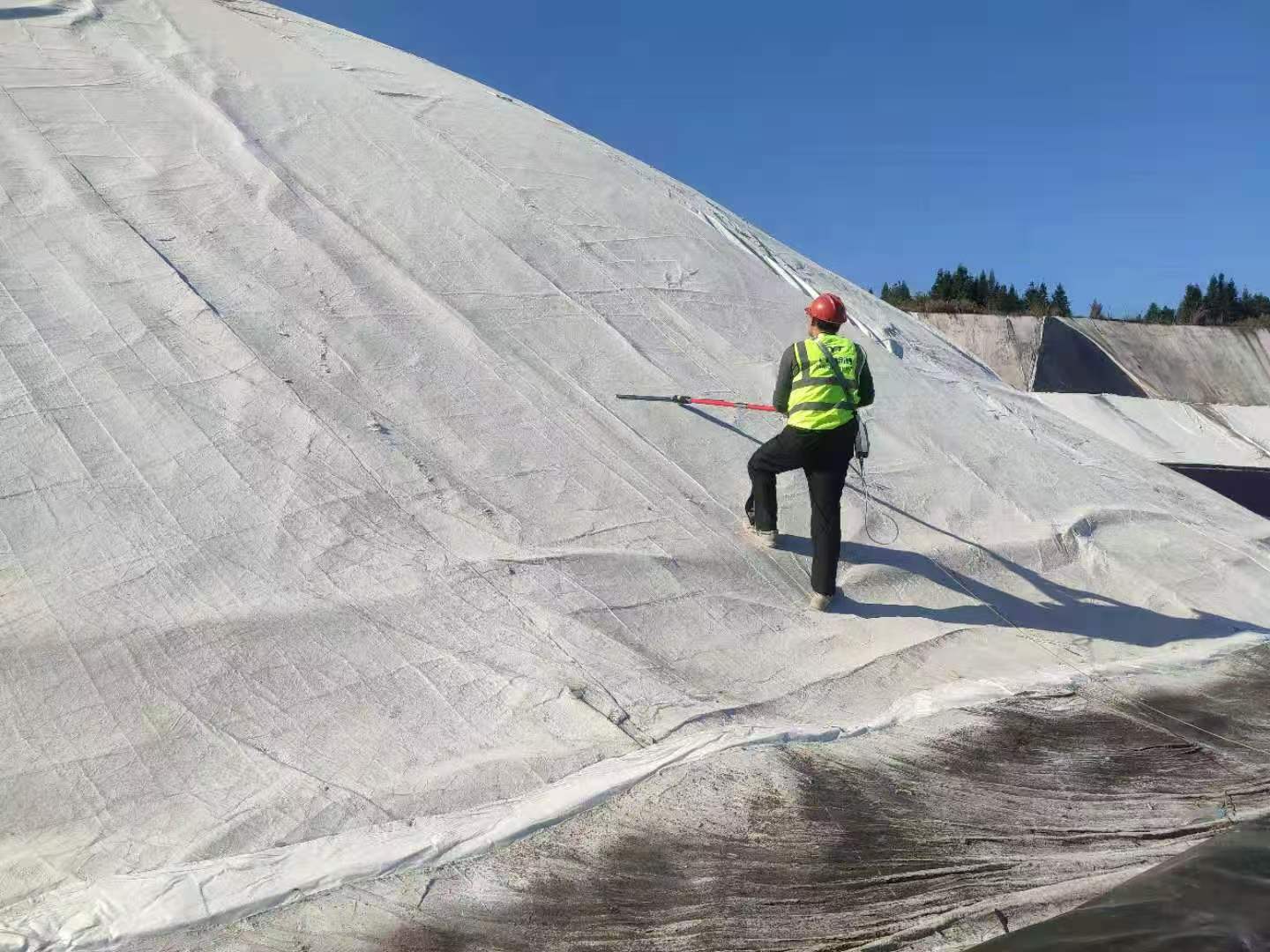

电火花法：仅适用于施工阶段、完全裸露的土工膜。它通过在膜上施加高压，在破损点产生电火花进行定位，快速直观，但对任何覆盖层都无法使用。

双电极法：适用于土工膜上有砂、土等非导电保护层覆盖，但尚未填埋垃圾的场景（如施工验收阶段）。它通过在膜上下布置电极网络来检测漏洞，精度较高。

高密度电阻率法：正是为解决 “已填埋垃圾” 这一最复杂场景而采用的核心方法。它无需接触膜体本身，从地表通过阵列电极测量即可实现对地下渗漏路径的无损探测与三维成像，是在上述两种方法均无法实施时的关键诊断工具。

总结

高密度电阻率法是诊断已填埋场址防渗层完整性的关键手段。它能从地表无损探测，定位渗漏点并评估污染羽，为后续修复决策提供直接依据。操作需规范，数据判读应结合现场实际。
