填埋场防渗层破损致因分析与全生命周期防控策略
防渗层是固体废物填埋场阻隔渗滤液污染土壤与地下水的最后屏障，其完整性直接关系到区域生态环境安全。近年来，防渗层破损导致的污染事件频发，暴露出从设计、施工、运营到材料老化全生命周期中的系统性风险。本文通过剖析典型案例与数据，系统阐述各阶段核心致因，并提出构建“设计-施工-运营”全链条管理体系的综合防控策略。
防渗层破损已成为填埋场环境风险的重大隐患。据公开数据，仅2024年，生态环境部通报的因防渗层破损引发的环境污染案件就达37起，造成直接经济损失超过2亿元。这些事件并非偶然，而是设计、施工、运营管理与材料老化等多重因素叠加、共同作用的结果，亟需从系统工程的视角进行全生命周期分析与管控。
二、 全生命周期致因深度剖析
1. 设计阶段：先天隐患的根源
设计缺陷为防渗层埋下了难以弥补的先天隐患。
结构设计不足：部分早期填埋场采用单层HDPE膜防渗，未采用抗穿刺和能力更强的“复合防渗结构”（如HDPE膜+膨润土防水毯GCL+压实黏土），整体安全性冗余不足。
环境因素考量不周：北方某填埋场因未考虑季节性冻胀，在-15℃环境下HDPE膜体脆化，产生0.3mm裂缝，导致每日0.5立方米的渗滤液渗漏。
边坡与荷载计算失误：当边坡角度设计超过1:3的稳定坡度时，膜体在自重下易产生拉伸变形。广东某填埋场即因坡度问题，出现长达12米的膜体撕裂。
排水系统设计不合理：导排系统不畅会导致渗滤液长期积聚，形成超过0.8MPa的水头压力，持续顶托并加速膜体材料的老化与破损。
2. 施工过程：质量失控的集中爆发
施工环节的不规范操作是导致防渗层破损的最主要诱因。
焊接质量缺陷（占破损原因42%）：HDPE膜的焊接质量至关重要。当环境温度低于5℃或风速超过8m/s时进行人工焊接，热熔接缝强度会显著降低30%。某项目后期检测发现，15%的焊缝存在虚焊、漏焊，最大孔隙直径达2毫米。
基层处理不当（占破损原因28%）：铺设前若对基层的尖锐物清理不彻底，残留的碎石（粒径>5cm）在后期垃圾堆载作用下，会直接穿刺膜体。
材料铺设违规：部分施工单位为赶工期，在GCL衬垫含水率未达到18% 的要求时强行铺设，导致其中的膨润土遇水后膨胀不充分，无法形成有效的隔水层，留下渗透通道。
3. 运营管理：持续累积的人为损伤
日常运营中的疏于管理和不当操作，对防渗层造成持续性的损伤。
超负荷填埋：垃圾堆体高度若超过设计值3米，底部膜体承受压力可达120kPa，远超其常规2.5kN/m2的设计承载标准。
机械作业破坏：重型机械（如挖掘机、压实机）直接碾压防渗层，其履带会产生1.2MPa的瞬时压强，极易造成膜体瞬时破损。某填埋场因管理不善，在3个月内出现27处机械碾压导致的破损点。
化学腐蚀：渗滤液pH值异常（<5或>9） 会加速HDPE膜的化学氧化降解过程，导致膜体厚度以每年0.02mm的速率损失。当膜厚从标准的1.5mm降至0.8mm以下时，其防渗功能基本失效。
4. 材料老化与环境侵蚀：不可逆的长期劣化
随时间推移，自然与环境因素持续侵蚀防渗层的性能。
紫外线降解：暴露在外的HDPE膜每年因紫外线照射导致的降解率可达3%，表面龟裂深度可达0.2mm。
微生物腐蚀：填埋场内的甲烷菌等微生物会分解HDPE膜中的塑料添加剂，导致材料硬度从Shore D 65降至50以下，性能劣化。
地质与温度应力：在地震烈度7度区，水平加速度达到0.15g时，可能导致防渗层产生0.5米的错位。同时，-20℃至60℃的反复温度循环会使膜体产生热胀冷缩疲劳，经历50次循环后，其弹性模量可能下降40%。
设计优化，提升冗余：强制采用双复合防渗结构（如2mm HDPE膜+GCL+1.5m压实黏土），提高系统安全系数；精细化考虑冻胀、边坡稳定性和排水系统设计。
施工严控，智能监管：全面推行自动化焊接并配套严格的质量检测程序（真空检测与电火花检测双重验证），从源头杜绝焊缝隐患；加强基层验收和材料铺设的过程监理。
运营监测，预防为主：实施分区、分层动态填埋，布设约120个实时压力传感器，监控堆体荷载；规范机械作业路线，避免直接碾压；定期监测渗滤液水质。

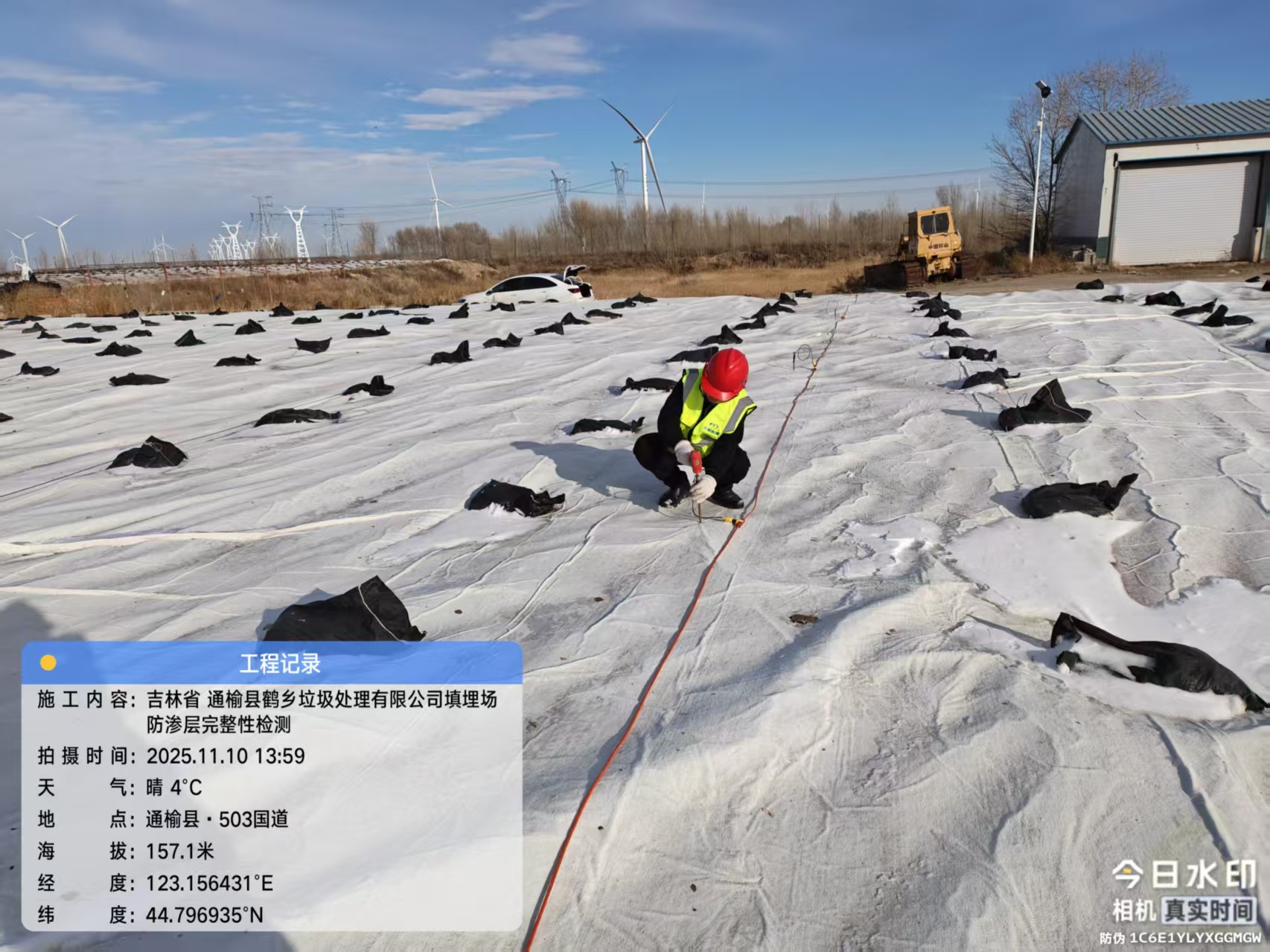

定期体检，主动预警：建立季度性防渗层完整性扫描制度，结合地质雷达与示踪剂测试等先进技术，主动发现潜在破损点，实现从“被动修复”到“主动预防”的转变。
四、 结论与启示
数据表明，修复一处已发生的防渗层破损，平均成本高达28万元，是预防性投入的6倍之多；而一旦造成环境污染，后续的生态修复代价更是初期建设成本的15倍。 这一鲜明的成本对比警示我们，对于填埋场防渗层，“防”远胜于“治”。如何平衡短期的建设运营成本与长期的生态环境安全，不仅是技术和管理问题，更是每一个填埋场管理者必须承担的社会责任和必须面对的深刻命题。唯有通过全生命周期的精细化管理，才能筑牢这道守护绿水青山的最后防线。
防渗层破损已成为填埋场环境风险的重大隐患。据公开数据，仅2024年，生态环境部通报的因防渗层破损引发的环境污染案件就达37起，造成直接经济损失超过2亿元。这些事件并非偶然，而是设计、施工、运营管理与材料老化等多重因素叠加、共同作用的结果，亟需从系统工程的视角进行全生命周期分析与管控。
二、 全生命周期致因深度剖析
1. 设计阶段：先天隐患的根源
设计缺陷为防渗层埋下了难以弥补的先天隐患。
结构设计不足：部分早期填埋场采用单层HDPE膜防渗，未采用抗穿刺和能力更强的“复合防渗结构”（如HDPE膜+膨润土防水毯GCL+压实黏土），整体安全性冗余不足。
环境因素考量不周：北方某填埋场因未考虑季节性冻胀，在-15℃环境下HDPE膜体脆化，产生0.3mm裂缝，导致每日0.5立方米的渗滤液渗漏。
边坡与荷载计算失误：当边坡角度设计超过1:3的稳定坡度时，膜体在自重下易产生拉伸变形。广东某填埋场即因坡度问题，出现长达12米的膜体撕裂。
排水系统设计不合理：导排系统不畅会导致渗滤液长期积聚，形成超过0.8MPa的水头压力，持续顶托并加速膜体材料的老化与破损。
2. 施工过程：质量失控的集中爆发
施工环节的不规范操作是导致防渗层破损的最主要诱因。
焊接质量缺陷（占破损原因42%）：HDPE膜的焊接质量至关重要。当环境温度低于5℃或风速超过8m/s时进行人工焊接，热熔接缝强度会显著降低30%。某项目后期检测发现，15%的焊缝存在虚焊、漏焊，最大孔隙直径达2毫米。
基层处理不当（占破损原因28%）：铺设前若对基层的尖锐物清理不彻底，残留的碎石（粒径>5cm）在后期垃圾堆载作用下，会直接穿刺膜体。
材料铺设违规：部分施工单位为赶工期，在GCL衬垫含水率未达到18% 的要求时强行铺设，导致其中的膨润土遇水后膨胀不充分，无法形成有效的隔水层，留下渗透通道。
3. 运营管理：持续累积的人为损伤
日常运营中的疏于管理和不当操作，对防渗层造成持续性的损伤。
超负荷填埋：垃圾堆体高度若超过设计值3米，底部膜体承受压力可达120kPa，远超其常规2.5kN/m2的设计承载标准。
机械作业破坏：重型机械（如挖掘机、压实机）直接碾压防渗层，其履带会产生1.2MPa的瞬时压强，极易造成膜体瞬时破损。某填埋场因管理不善，在3个月内出现27处机械碾压导致的破损点。
化学腐蚀：渗滤液pH值异常（<5或>9） 会加速HDPE膜的化学氧化降解过程，导致膜体厚度以每年0.02mm的速率损失。当膜厚从标准的1.5mm降至0.8mm以下时，其防渗功能基本失效。
4. 材料老化与环境侵蚀：不可逆的长期劣化
随时间推移，自然与环境因素持续侵蚀防渗层的性能。
紫外线降解：暴露在外的HDPE膜每年因紫外线照射导致的降解率可达3%，表面龟裂深度可达0.2mm。
微生物腐蚀：填埋场内的甲烷菌等微生物会分解HDPE膜中的塑料添加剂，导致材料硬度从Shore D 65降至50以下，性能劣化。
地质与温度应力：在地震烈度7度区，水平加速度达到0.15g时，可能导致防渗层产生0.5米的错位。同时，-20℃至60℃的反复温度循环会使膜体产生热胀冷缩疲劳，经历50次循环后，其弹性模量可能下降40%。
三、 综合防控策略：构建全链条管理体系
为应对上述系统性风险，必须建立覆盖“设计-施工-运营”全链条的防控体系：设计优化，提升冗余：强制采用双复合防渗结构（如2mm HDPE膜+GCL+1.5m压实黏土），提高系统安全系数；精细化考虑冻胀、边坡稳定性和排水系统设计。
施工严控，智能监管：全面推行自动化焊接并配套严格的质量检测程序（真空检测与电火花检测双重验证），从源头杜绝焊缝隐患；加强基层验收和材料铺设的过程监理。
运营监测，预防为主：实施分区、分层动态填埋，布设约120个实时压力传感器，监控堆体荷载；规范机械作业路线，避免直接碾压；定期监测渗滤液水质。
定期体检，主动预警：建立季度性防渗层完整性扫描制度，结合地质雷达与示踪剂测试等先进技术，主动发现潜在破损点，实现从“被动修复”到“主动预防”的转变。
数据表明，修复一处已发生的防渗层破损，平均成本高达28万元，是预防性投入的6倍之多；而一旦造成环境污染，后续的生态修复代价更是初期建设成本的15倍。 这一鲜明的成本对比警示我们，对于填埋场防渗层，“防”远胜于“治”。如何平衡短期的建设运营成本与长期的生态环境安全，不仅是技术和管理问题，更是每一个填埋场管理者必须承担的社会责任和必须面对的深刻命题。唯有通过全生命周期的精细化管理，才能筑牢这道守护绿水青山的最后防线。
苏公网安备32030302308019号
